9.1 계측관리 개요 제반 건설공사에 수반되는 계측은 계획․설계의 예측단계에서부터 시공과정 및 완공 후의 유지관리 단계에 이르기까지의 지반 거동과 사용부재의 변형을 파악하여, 기초지반의 동태(상태변화)가 구축물에 미치는 변형․변위와 그 원인을 규명하여, 설계의 타당성 여부와 적용사례의 축적․지반거동 이론의 재검토․시공과정 분쟁시의 증거확보 등의 검증목적에 활용하게 된다. 또한 지반공학적인 특성․지하수 분포상태 및 주변지반의 응력․거동변화가 주요 매설물이나 인접구조물에 미치는 영향을 예측하고 평가하여, 비용절감 효과를 얻을 수 있는 자료의 수집과 시공방법 개선을 위한 대책공법의 제공으로, 경제적으로 안전한 시공관리와 유지관리 및 품질관리 목적의 정보를 획득하는 관리수단의 업무이다. 9.1.1 계측관리 대상..

암석 시험이란 지표노두․갱내 등에서 채취한 신선한 상태의 암석시료나 boring core를 실내 실험실에서 시험하여, 암석의 물리적 성질과 역학성을 파악하여 암반성상 평가의 기준과 물성값을 결정하고, 팽창성 유무와 그 정도를 예측하여 시공성 검토에 활용할 수 있는 기초자료로 활용할 수 있도록 하는 것이다. ----  잘 보셨으면  "좋아요" 부탁해요?  010-3816-1998. 감사함다. -----출처: https://tethys5984.tistory.com/441

동적시험은 자연시료를 이용하고, 반복삼축압축․동적전단․대형삼축압축시험이 있으며, 밀도는 별도로 시험한다. 결과의 시험값은 내진설계를 하고자 할 때의 주요 요소로 제공되며, 모래지반에서의 액상화 강도특성․동적인 전단강성․감쇠정수 등을 위한 반복하중으로 반복응력․축변형․간극수압을 측정한 흙의 동적변형 특성을 파악하여 지진응답해석 등에 활용하며, 마찰력 산출로 지지력도 판정하게 된다.1 흙의 반복 비배수삼축(액상화특성) 시험 지반의 강도특성(액상화)을 구하기 위한 시험으로, 보통의 삼축압축시험기와 거의 유사하나, 축하중만을 반복 재하하기 위한 특수재하장치와 빠른 재하속도에 대처하는 전기식 측정장치에 차이가 있다. 액상화는 모래․사질토의 포화된 공시체에 3～4회 정도의 반복하중을 가하여 액상화 응력비(R)․축변..

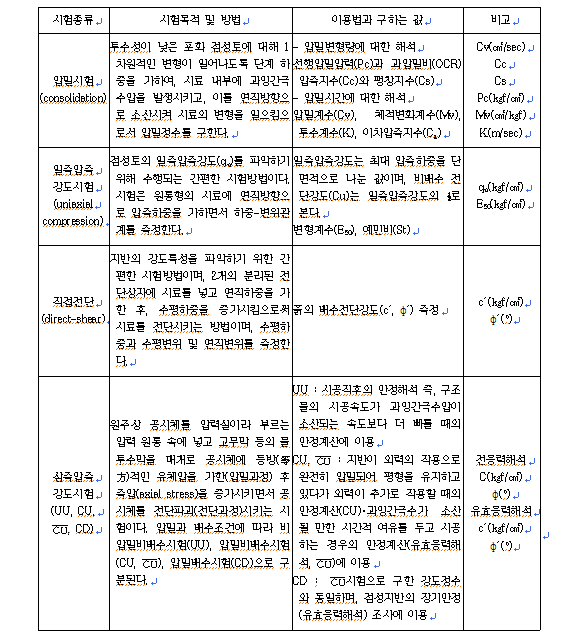

역학시험은 교란되지 않은 자연시료를 이용하며, 압밀시험․1축․3축 압축시험과 전단시험 등이 있으며, 침하량과 점착력으로 압축강도․마찰력을 산정하고 지지력을 판정하게 된다.역학 시험의 종류 : 자연시료(U/D) 대상, 밀도시험 별도 ----  잘 보셨으면  "좋아요" 부탁해요?  010-3816-1998. 감사함다. -----출처: https://tethys5984.tistory.com/441

지반을 구성하는 흙이나 암석의 성질을 파악하기 위한 실내시험은, 구조물 기초의 설계․시공에 필수적인 기초자료로서, 안전하고 경제적인 시공법이 적용될 수 있도록 지반의 평가 기준값과 물성의 값․변형의 예측․검토에 활용되는 제반의 값을 획득하고 해석하는 것이다. 실내시험은 시험대상에 따라 토질과 암석시험으로 대별되며 조사업무 영역이다. 토질시험은 흙의 정량적인 성질을 일정한 통일된 방법으로 측정하고 그 값을 과학적으로 판단하기 위해 필요하며, 시험대상은 조사시에 채취된 시료이므로 정밀도가 높은 지반조사가 선행되어야 한다.  일반적인 지반조사에서는 토성을 판정하기 위한 물성시험, 지지력․침하특성․사면안정성․지반개량 필요성과 그 방법․구조물 기초형식의 결정과 지지력 산정 등 흙의 공학적 검토의 역학시험, 액상화..

지하수 추적 활동 지반에서의 지하수 유동상황(지하 유로․유속 등)을 파악하여 활동지반의 패턴(기구) 해석 데이터를 얻고자 tracer를 활용한다. 조사방법은 활동지반 지역에서 보다 높은 지점의 투입공(시추공 1개공 또는 몇개공)을 형성하고 tracer를 투입한 후, 보다 낮은 곳의 각 지점에서 지하수를 채수하고, tracer의 도달여부를 정량분석이나 육안판별․비저항 값 등으로 찾아내는 방법이다. ----  잘 보셨으면  "좋아요" 부탁해요?  010-3816-1998. 감사함다. -----출처: https://tethys5984.tistory.com/441

시료채취는 지반을 대상으로 한 기초의 설계와 시공에 필요한 지반정보를 확보하기 위하여, 지반내부를 관찰하고 각종 실내시험용 시료를 얻기 위한 일체의 행위이며, 지반상태나 방법에 따라 교란되지 않은 자연상태의 시료(U/D;undisturbed)와 교란된 시료(disturbed)로 구분되고, 교란시료가 단순한 물성인 함수비, 액․소성한계의 점착력과 수축의 특성, CBR 등의 시험시료로 쓰이는 반면, block sampling을 비롯한 자연시료는 구조물 설계에 있어서 지반의 안정성․침하․투수성 등의 검토에 필요한 제반 역학성을 구하는 시험시료와, 이를 위한 공시체 형성에 활용되고, 일부는 교란 시료와 마찬가지의 물리시험용으로 이용된다.  대상지반은 대부분이 비고결 토층 지반이지만, 시추와 병행되는 연암 정도까..

더보기평판재하시험(PBT;plate bearing test) 하중과 재하판 침하량으로 어느 심도까지의 지반변형․강도 등 지지력 특성을 조사하기 위한 현장 원위치시험으로, 구조물의 기초설계에 필요한 지반반력계수나 극한지지력 등의 특성을 파악코자하는 지반 평판재하시험과, 도로의 노상․노반을 주대상으로 하는 도로평판재하시험으로 분류된다.  이외에도 대형재하판에 의한 대형재하시험, 장기 creep변형을 요구하는 연암지반을 대상으로 하는 장기재하시험, 지반의 수평방향 지지력을 구하고자 하는 횡방향(수평)재하시험 및 기초가 지진의 영향을 받는 경우의 급속반복재하시험 등이 있다.  지반과 도로용의 차이는 대상지반과 시험준비 과정에서, 지반시험은 GL-1.5m정도까지 터파기로 시험장소를 준비해야 하며, 따라서 지하수나..

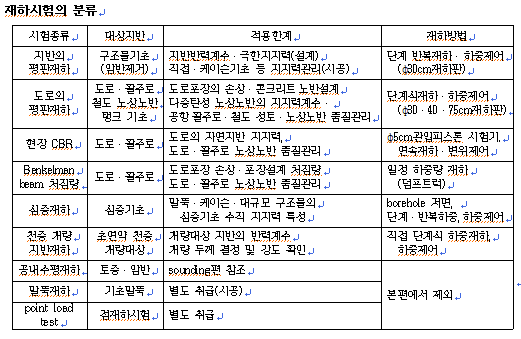

재하시험 대상지반(자연․조성․공내․말뚝기초 등 지반)을 균질한 연속체로 가정하고, 재하판에 직접하중을 가하여 지반의 변형․강도 등 지지력에 관한 상태를 관찰하는 원위치시험으로, 재하판의 크기․반복재하여부․재하시간 등의 방법에 따라 그 특성이 종합검토 된다. ----  잘 보셨으면  "좋아요" 부탁해요?  010-3816-1998. 감사함다. -----출처: https://tethys5984.tistory.com/441

시추 시의 저항으로 지반의 강도를 추정코자 하는 sounding 방법으로, 시추 속도․회전속도․선단 비트에의 시추 저항(비트에의 하중․torque․마모율)․이수의 수압(압력) 등을 비트 바로 위에 내장 설치된 센서와 지상의 프로그램이 내장된 data logger로 연결․측정․기록하는 방법이다.  이는 센서를 탑재한 sensing machine을 중심으로 sensing rod(로드 선단의 배럴에 해당되어 비트부․센서부․계측 메모리부․배터리부로 구성)와 지상 계측 및 해석장치 (해석 소프트웨어 내장)로 구성되어 있다.  이는 석유탐사에서 시도된 이래 토목기초처리 분야에 응용되어, 연약지반 고화개량의 품질관리 수단으로 활용되고 자료가 연속적으로 얻어지기 때문에 개량체 강도를 연속적으로 파악할 수 있으므로 심층..
