일반적으로 댐에서 사용되고 있는 수문 형식은 힌지(hinge)식, 롤러(roller)식, 슬라이드(slide)식 및 기타 형식으로 나눌 수 있으며, 수문형식에 따른 수문의 종류와 개폐장치의 형식 및 수문의 구성요소는 다음과 같다.【해 설】1 . 형식에 따른 수문의 종류가 . 롤러 형식 ① 롤 러 게이트(roller gate, fixed wheel gate) ② 고 압 롤러 게이트 ③ 캐 터필러 게이트(caterpiller gate) ④ 링 실 게이트(ring seal gate) ⑤ 장 경간 롤러 게이트 ⑥ 다 단식 롤러 게이트 나 . 슬라이드 형식 ① 슬 라이드 게이트(slide gate) ② 고 압 슬라이드 게이트 ③ 제 트 플로우 게이트(jet flow gate) ④ 링 홀로우 게이트(ring hol..

비탈기울기와 소단의 배치는 댐 형식, 축제재료, 기초지반, 시공조건 등을 고려하여 최소의 축제량으로서 최대의 안전도를 얻도록 결정해야 한다.【해 설】 1. 댐체의 결정상 필요한 평균 비탈기울기로서는 포장형 댐이나 극단적인 연약지반위의 댐을 제 외하고 상․하류면 다같이 2～4할의 범위가 가장 경제적이다. 기초지반이 매우 약할 경우에는 4 할 보다도 느리게 되며, 기초가 암반이고 축제 재료도 암석이 큰 부분을 차지했을 때는 그 보다도 급하게 되는 경우도 있다.2. 필댐의 평균 비탈경사는 댐 형식에 따라 가장 많이 좌우된다. ① 균일형 흙댐은 댐 높이가 클수록 비탈면을 느리게 한다. 또 배수도랑이 필요하다. ② 투수성부가 큰 댐(균일형 이외)에는 댐 높이에 따라 비탈면의 변함은 적으나 불투수 부의 위치와 크기..

필댐의 여유고는 설계최고수위와 댐마루의 표고차를 의미하는 것으로서 어떠한 악 조건에서도 홍수가 댐마루를 넘지 않도록 충분히 크게 잡아야 한다.【해 설】 1. 설계 댐마루표고는 설계홍수위에 여유고를 더한 값과, 가능최대홍수(PMF) 유입시 여수로의 홍수배제능력의 초과로 상승하는 저수지 최고수위에 여유고를 더한 값 중 큰 것을 택해야 한다.홍수조절용량이 없는 댐에서 상시 만수위를 기준으로 여유고를 산정시, 일반적으로 필 댐의 여유고 표준은 2.0～3.0m가 보통이고 6.0m이상 높은 수문식 여수로로 한 필댐이라 면 3.0m 이상의 여유고를 두어야 한다.2. 이때, 여유고가 3.0m를 넘는 부분에 대하여는 물결막이(Parapet Wall)를 붙여서 여 유고의 일부로 해도 좋다. 이 경우 물결막이 높이는 여유고..

더보기1.  필댐[활동, 월류, 비탈, 압축, 침투, 파이핑에 대한 안정] 필댐은 자연재료를 사용하여 축조되는 특징을 가지므로 안정조건도 이와 관련하여생각할 수 있다.1) 활동에 대한 안정2) 월류에 대한 안정3) 비탈 사면의 안정4) 압축에 대한 안정5) 침투에 대한 안정6) 파이핑에 대한 안정【해 설】 필댐의 안정조건을 세부적으로 설명하면 다음과 같다. 1. 기초지반을 포함한 댐체의 어느단면에서도 수평력에 의한 활동이 일어나지 않아야 한 다. 2. 지진에 대하여 안전 하여야 한다. 3. 물넘이의 단면과 댐의 여유고를 충분히 취하여 홍수때 물이 댐마루를 넘쳐 흐르지 않 아야 한다. 4. 상류측 비탈면은 저수지 수위가 급격히 저하하는 경우에도 안전하게 유지되어야 한다. 5. 축제용 재료의 질에 따라서 댐..

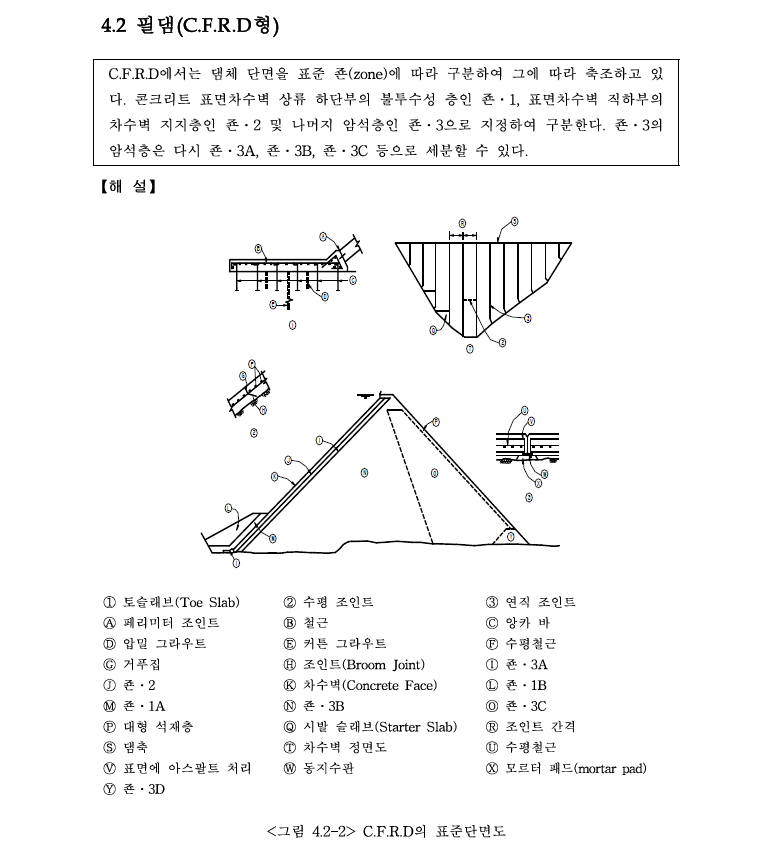

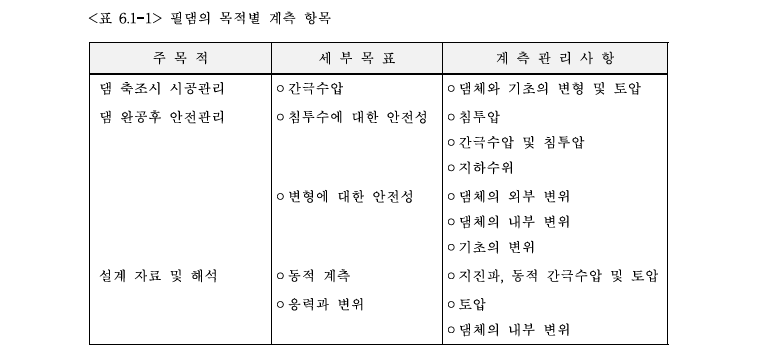

더보기1.  필댐(간극수압, 토압, 침하량, 수평 및 전단변위, 누수량) 계측필댐의 주요 계측 항목은 간극수압, 토압, 침하량, 수평 및 전단변위, 누수량 등으로 서 각 항목별 측정 목적에 맞도록 계기를 선정하고 이를 설치, 관리, 계측해야 한다.【해 설】1. 간극수압 가. 댐체 축조시 간극수압의 발생 상황 관측과 축조 완료후 간극수압의 감소상황을 측 정 하며 특히, 댐체의 간극수압 분포는 시공 속도 및 성토고의 결정과 함수비 조 절 에 중요한 자료로 쓰인다. 나. 침윤선을 추적하고 특히 지진시 댐체내의 간극수압 변화를 추정한다. 다. 석괴댐일 경우에 담수시 석괴의 유효응력과 잔류 간극수압의 변화를 판단한다.2. 토압 가. 전응력(全應力)을 계측하여 댐체내의 유효응력을 파악한다. 따라서 토압계는 일 반 ..

더보기블랑켓 그라우트(blanket grout)차수죤과 기초 접촉부를 수밀하게 하고 커어튼 그라우팅의 효과를 높이기 위한 것 으로서 압밀 그라우트 중, 특히 수밀성을 목적으로 하는 것을 블랭킷 그라우트라 하 며, 필댐에서 코어폭이 좁은 경우 이 공법을 적용한다.더보기단층 및 시임(seam)의 처리기초암반의 단층, 현저한 시임, 혹은 불량한 암반이 존재할 경우는 연약부분을 제거 하고 콘크리트로 치환하거나 또는 그 상태에 따라 적당한 공법으로 처리하지 않으 면 안되며, 이러한 연약부분은 특히 누수의 원인이 된다.단층부분은 일반적으로 파쇄작용을 받고 있으므로 이 불량부분은 단층의 두께에 따 라 깊게 굴착제거하여 견고한 암반이 하중을 받을 수 있도록 쐐기모양의 콘크리트 로 치환한다. 파쇄대가 심부까지 점토화 되..

저수지에서 기초를 통해 댐 하류로 유출되는 누수량을 경감시키고 양압력을 감소시 키기 위해 댐 상류측에 지수벽을 만든다. 지수벽을 설치하기 위해 좋은 암반을 굴착 하여 콘크리트로 치환하는 것은 오히려 기초암반의 강도를 저하시키는 위험이 따르 므로 댐 상류측에 1열 또는 2열의 차수 그라우팅을 하는 것이 좋다.차수 그라우팅의 효과는 기초암반의 지질과 시공기술상의 한계, 그리고 댐 기초지점 의 차이점 때문에 일정치 못하다. 그라우팅 주입공의 깊이는 통상 수심의 2/3정도로 하며, 그 간격은 1.5m～2.0m범위로 설치한다. 그리고 주입 최종 압력은 수심의 2배 정도 이상이 보통이다.【해 설】 일반적으로 댐 상류면에 따라 주입공을 배치하지만 댐 내부의 감사로(監査路) 등에 배 치하는 수도 있다. 또한 필요에 따..

개량을 목적으로 균열이 많은 기초부분에 대해서 설계조건에 맞는 균일한 지지력을 갖도록 압밀 그라우팅을 한다. 이 공법은 암반의 강도, 긴밀성 그리고 굴착으로 인 한 암반의 손상 등을 개량하고 동수구배, 침투유속을 감소시키고 기초지반의 내부수 압에 대한 안전도를 높인다.그라우팅의 주입압력은 암반과 구조물의 변위를 고려하여 5㎏/㎠이하로 하는 것이 안전하다. 그리고 주입공의 깊이는 10m에서 15m 정도로 하고 그 간격은 2m에서 6m범위로 시행한다.【해 설】 1. 균열, 시임(seam)이 많은 암반은 댐의 기초로서 적합하지 못하다. 이러한 암반의 개 량을 목적으로 소정의 깊이까지 전면적으로 고결시켜 균일한 수밀성 및 지내력을 가진 기초를 만들기 위하여 압밀 그라우팅을 한다. 압밀 그라우트는 댐 콘크리트 치..
