콘크리트 댐의 형태, 상하류면의 경사

1 . 단면형
중력댐은 댐의 자중이 댐에 작용하는 외력에 대하여 안정을 유지하기 위해서 필요
한 단면을 결정해야 한다. 이 경우 경제적인 최소단면은 댐 축방향으로 단위폭을 갖
는 기본삼각형 단면으로 하는 것이 일반적이다. 댐의 단면형은 다음 순서에 따라서 결정한다.
1. 댐 지점의 기저 표고를 정한다.
2. 소요 저수량에서 일정한 만수위고를 정한다.
3. 방수로의 설계와 관련하여 저수지의 홍수시에 대한 최대홍수위를 결정한다.
4. 여유고를 산출하여 댐마루 표고를 정한다.
5. 1.2.3.에 의해 정해진 댐 높이에서 기본 단면형을 정한다.

【해 설】
댐의 안정에 관해서는 전도(轉倒), 침하(沈下), 활동(滑動)의 3조건을 만족해야 한다. 기
본 단면형에 있어서는 전도에 대한 안정조건으로 결정하고, 침하 및 활동에 대해서는 안
전율을 검토하여 만약 필요하면 기본 단면형을 수정한다.
기본삼각형 단면을 설계한다는 것은 삼각형의 상류면 경사와 하류면 경사를 최소로 조
합하여 최소단면에 의한 경제성을 추구하는데 있으며, 그 결과 순서는 다음과 같다.
① 외력의 합력이 댐체수평단면의 1/3내에 들어가야 하고
② 전단마찰 안전율이 4이상을 만족해야 하며,
③ 허용응력을 초과하지 않도록 결정해야 한다

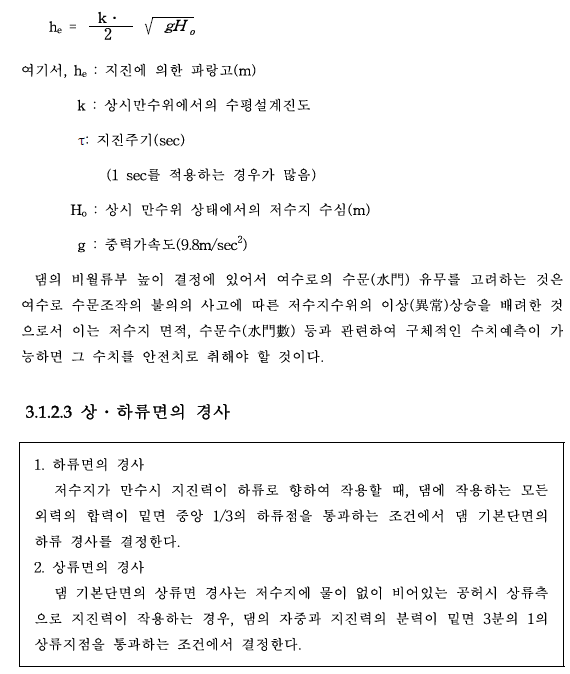

2 비월류부의 높이
