PPG, PCF, LW 공법의 비교



공법 내용	공법 비교표
	P.P.G 공법 <Pneumatic Permeation Grouting method)	P.C.F 공법 <Packer Clean Firm>	L.W 공법 <Liniles Wasserglass>
공법개요	흙입자 사이와 갈라진 틈속에 1∼7kgf/cm2 이하의 저압 압축공기를 주입하여 공극과 틈새를 확장시킴과 동시에 주입재가 충전되도록 함으로서 지반의 파괴나 교란없이 주입재의 충전밀도를 높여 시공효율을 크게 향상시키도록 하는 공법	시공현장에서 제조한 실리카졸(A액)과 시멘트 현탁액(B액)을 복합하여 무공해성인 실리카졸계 주입재를 만들고, 역류방지 및 누수방지 수단이 장착된 압축에어 또는 핸들압축식 지반강화제 주입장치를 사용하여 저압으로 압입하는 약액주입공법	지반을 천공한 후 지중에 멘젯튜브를삽입한후 Double Packer(1.5Shot방식)를 이용하여 물유리와 시멘트가 혼합된 주입재를 주입하는 최초의 약액주입공법
시공전경

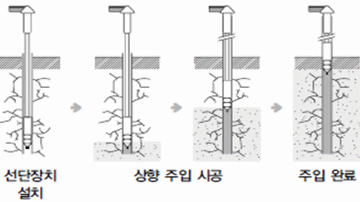

시공순서	① 계획 심도까지 천공 및 케이싱설치 ②선단장치 설치(선단장치는 농촌공사 특허10-0885063) ③ 상향식 주입작업(주입재는 UGC<농촌공사 특허10-2008-0068688> 그라우트재) ④ 최상부까지 시공하여 완료(PPG공법 농촌공사 특허 10-2008-0125016)	① 계획 심도까지 천공 ②천공완료후 멘젯튜브 등 주입관 삽입 ③ Seal제 주입 ④ 실리카졸계 약액 주입 ⑤ Packer를 1 Step(50~100cm)씩 항향 인발 하면서 주입실시	① 계획 심도까지 천공 ②천공 완료후 멘젯트튜브 삽입 및 설치 ③ Seal제 주입 ④ Packer를 1Step (50~100㎝)씩 상향 인발 하면서 주입실시
주입재료	- UGC(Ultra Grout Cement) 그라우트 재 특허명칭 : 수화속도를 조절한 시멘트 그라우트재 및 그의 제조법 출원번호(출원일) : 특허 10-2008-0068688호(2008.07.15.) 수화조절 가능, 시멘트의 블리딩 최소화, 고분말 초미립시멘트, 1액형 전용 주입재료	실리카졸 + 시멘트, 혼화제(중탄산소다, 특수 Water Glass)	규산소다3호 + 시멘트, 벤토나이트 (※ 규산소다(Sodium Silicates)란 규산나트륨으로 수용성 규산염 중 가장 널리 사용되고 있는 무기화합물. Na2O-nSiO2-xH2O의 분자식으로 표현되며, 물에 대한 용해성이 있기 때문에 물유리(water glass)라고도 불려짐. SiO2/Na2O의 농도에 따라 다양한 용도로 사용됨.)
주입압력	주입(0 ~ 7kgf/㎠)	저압주입(3~15kgf/㎠)	저압주입(3~20kgf/㎠)
주입범위	∅ 1.0m～1.2m	∅ 0.5m～1.2m	∅ 0.8m～1.2m
사용목적	지수 및 메립토구간 보강	차수 및 지반보강	차수 및 지반보강
적용지반	모든 토질	사질토, 점성토	모든 토질(투수성이 낮은 지층에로의 주입작용은 불가)
장비규모	소 규 모	소 규 모	소 규 모
개량강도	7 일 양생: 25~33Kgf/㎠	28일 양생: 10~20Kgf/㎠	28일 양생: 3~10Kgf/㎠
특 징	① 규산소다의 약액을 시맨트와 함께 사용하는 공법은 내구성에서 취약하나 수화속도를 조절한 시멘트 주입재로 내구성을 높인 UGC그라우트 사용. ② 압축공기를 사용하여 공극과 틈새를 확장시킴으로 충전율이 높음 ③ 주변으로 주입됨에 따라 주입재의 손실을 줄이고 주입효과는 향상시킴 ④ 방조제 내측에 퇴적된 점토질 뻘, 세립질 모래, 실트질 모래 등에 주입재의 혼합지를 조정함으로서 호모겔 강도나 고결체강도를 조절할 수 있음 (※ UGC 그라우트 : 수화조절이 가능하고 블리딩을 최소화한 시멘트재, 미립자∼초미립자 시멘트재, 주입시공이 간편한 맞춤형, 1액형 그라우팅 전용 주입재료)	① 저압침투주입방식으로 지반을 교란시키지 않고 원지반 조건을 유지 시킨채 주입가능 ② 겔타임 조절이 우수(6~9초 가능) ③ 시공장비가 소형이어서 협소한 공간 작업가능 ④ 물유리에서 알칼리가 제거된 실리카졸 사용으로, 알카리 용탈현상 제거(무공해성 주입재) ⑤ 주입재의 고 응집력으로 차수효과가 탁월 ⑥ 현장에서 직접 실리카졸을 제조생산하여 경제성이 매우 우수	① 특허공법이 아니고 사용실적이 가장 오래되었음 ②연약토질 및 공극이 큰 층에 적용(투수계수가 낮은 지층은 주입 불가) ③ 시공장비가 소형이어서 협소한 공간에서도 작업가능 ④ 겔타임 조절이 어려움에 따라 주입영향권이 축소됨. ⑤ 물유리를 사용하므로 지하수에 의해 주입재의 용탈현상이 용이하게 발생함 ⑥ 규산소다(수용성)로 인해 인근지역의 오염발생이 우려
개략 공사비
