일반유공관과 우물자재 유공관(우물설치에 따른 그라우팅, 전기탐사 등)

가. 일반사항

1) 장비는 예비 정비를 철저히 하여 고장을 사전에 방지하여야 하며 기계정비 목록표를 작성, 현장에 비치하여야 한다.

2) 현장 작업시에는 매일 작업 및 시공 사항과 자재 출납사항 등을 기록하여야 한다.

3) 현장 작업시에는 매일 작업전 및 작업후 지하수위를 측정, 작업일보에 기록하여야 한다.

4) 공내 사고 방지를 위하여 예방 정비를 철저히 하고 공내 사고 복구 장비를 필히 현장에 비치하여야 한다.

5) 작업시 항상 심도별 공내 상황을 철저히 파악하여 공내 사고시 즉각 대응할 수 있도록 하여야 한다.

6) 시공시에는 승인을 받은 유해하지 않은 기포제와 생분해성 유압유를 사용하여야 하며, 스라임 및 기포 처리에 만전을 기하여 환경오염을 방지하여야 한다.

나. 공곡 방지

공곡 방지를 위하여 다음 사항을 준수하여야 한다.

1) 장비설치를 위한 기초는 장비가 수평이 되도록 견고하게 하여야 한다.

2) 굴곡 또는 마모된 공기구를 사용하여서는 않된다.

3) 과대한 굴진 압력으로 굴진해서는 않된다.

4) 적정한 스핀들 회전으로 굴착하여야 한다.

5) 롯드의 나사조임이 양호하여야 한다.

6) 표토 굴착시 전석 등에 의하여 공곡되지 않도록 적절한 조치를 취하여야 한다.

7) 굴진시에는 반드시 적정규격의 드릴칼라(drill collar) 또는 스태빌라이져(stabillizer)를 장착하여야 한다.

8) 공내를 최상 상태로 유지하기 위하여 붕괴물은 항시 제거되어 있어야 한다.

다. 그라우팅

1) 목 적
케이싱 파이프를 보호함으로써 관측정의 내구 연한을 연장시킴과 아울러 투수성 미고결지층, 암반 접촉부를 안정시켜 지표 오염물질의 유입을 방지하기 위하여 시행한다.

2) 두께 및 깊이
지표수 유입 방지를 위한 그라우팅은 외부 케이싱으로부터 최소 5cm 이상으로 하여야 하며 깊이는 암반관정인 경우 지표에서 암반 경계부까지, 충적층 관정인 경우 지표하 3m까지 시행함을 원칙으로 한다.

3) 재 료
그라우팅 재료는 체적상으로 3%의 벤토나이트를 함유한 시멘트 혼합물을 기준으로 하고 급결재 사용도 가능하다. 단, 물과 시멘트 혼합물의 중량비는 물:혼합물 = 1:2로 하여 최대한 수축을 방지한다.

4) 방 법
그라우팅은 그라우팅 재료의 분리작용을 방지하고 외부 물질의 유입을 방지할 수 있도록 상향주입식(예: 압축공기에 의한 역순환) 방법으로 하고 뒷채움을 확실하게 한다.

라. 지층붕괴 방지

1) 충적층이나 풍화대 등 연약한 지층에 대하여는 붕괴 방지를 위하여 설계 규격의 케이싱을 설치하여야 한다.

2) 암반붕괴 지층에 대하여는 케이싱 처리 또는 그라우팅으로 처리한다.

마. 지층판단

착정 지층은 기술적인 중요 자료로서 작업 일보에 정확히 판단 기재하여야 하며, 지층 변화시마다 시료를 채취 관리토록 한다.

바. 작업장 설치 및 해제

공곡 방지와 안정된 작업의 수행을 위하여 작업 반경에 해당하는 면적은 정지작업 후(콘크리트 타설 등) 시행하고, 작업 완료 후에는 스라임을 제거하고 훼손된 토지는 원상복구 하여야 한다.

아. 우물 설치

1) 우물 자재 설치

① 일반 사항
　　o KS 규격의 자재를 사용함을 원칙으로 한다.
　　o 우물자재는 파손되지 않도록 각별히 유의하여야 한다.

② 암반지하수를 개발대상으로 하는 우물
상부 비고결암층에 외부 케이싱을 하단부가 연암내에 최소한 50cm 이상 위치하도록 설치한다.
　　o 지층조건에 따라 필요한 경우에는 내부 케이싱 및 유공관을 설치한다. 유공관을 설치할 경우 설치 구간 및 개공율은 지층 조건에 따라 결정하여야 한다.

③ 충적층지하수를 개발대상으로 하는 우물
　　 o 지하수면 상부까지는 케이싱을 설치하고, 지하수면 하부의 대수층 구간에는 유공관을 설치한다.
　　 o 착정시 각 지층의 대표시료를 채취, 체분석을 실시한 후 입도곡선을 작성하여 유공관의 개공 규격을 결정한다.

2) 지상여유고
우물 자재는 현지 지형여건을 고려하여 공 내에 이물질이 유입되지 않도록 지상에서 30cm이상 돌출되어야 하며 이는 우물 심도와 무관하다.

3) 우물 형성
충적층지하수를 개발대상으로 하는 우물의 경우에는 굴착경과 우물 자재와의 틈은 충진력으로 충분히 충진하여 우물을 형성하여야 한다. 충진력의 크기는 대수층 구성물질의 입도 분석 결과를 토대로 결정한다.

4) 대가 지급 및 수량 변경
① 우물 설치 수량은 추정에 의한 것이므로 현지 여건에 따라 확인을 거쳐 수량을 변경할 수 있다.
② 우물 설치의 대가 지급은 내역서 에 입찰한 m당 단가로 지불되며, 단가에는 우물자재 설치 및 우물 형성에 소요되는 인건비, 재료비, 기계 경비 및 손료가 포함된다.

착정 위치를 위한 전기탐사

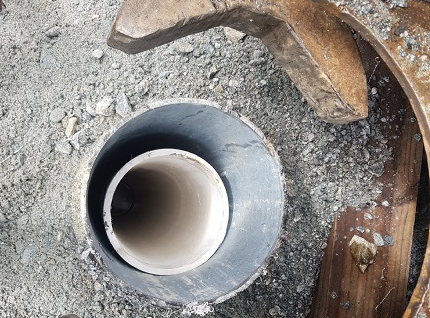

케이싱 설치

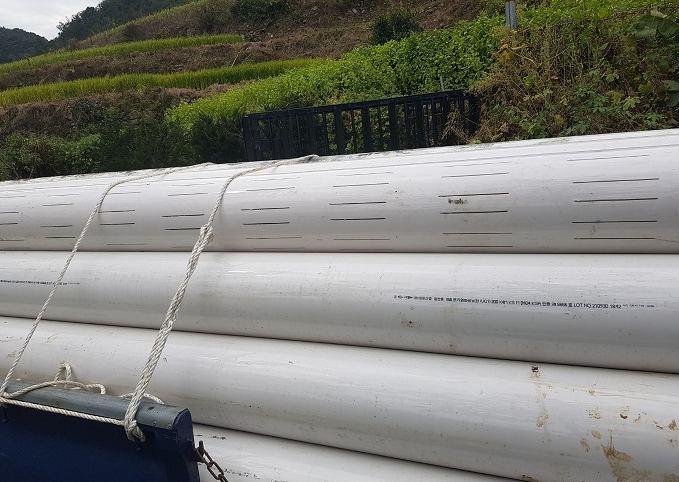

우물자재(유공관과 무공관)과 그라우팅

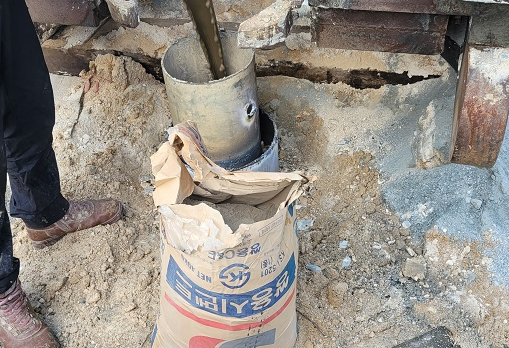

그라우팅용 시맨트

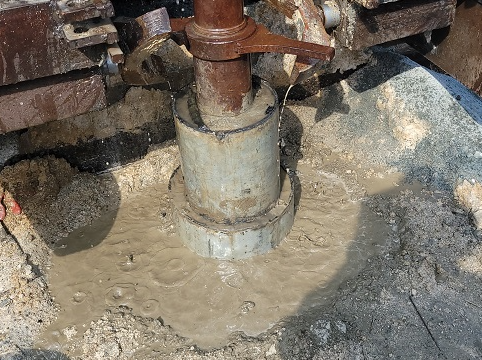

시맨트 그라우팅

우물자재 설치 완료
